Entender cómo hacer un mapeo térmico paso a paso no es solo una cuestión operativa: es un requisito crítico para garantizar la fiabilidad de cualquier proceso donde la temperatura influye en la calidad, seguridad o cumplimiento normativo.
Un mapeo térmico de cámaras o estudio de distribución de temperatura permite conocer el comportamiento real de un recinto bajo condiciones definidas. Pero su valor no está en los datos generados, sino en la metodología aplicada para obtenerlos.
En sectores regulados, este tipo de estudios se apoyan en guías como las GDP (Good Distribution Practices) de la Unión Europea, que establecen criterios sobre control térmico y validación de instalaciones.
Cómo hacer un mapeo térmico paso a paso: Qué es un mapeo térmico y por qué la metodología define su validez

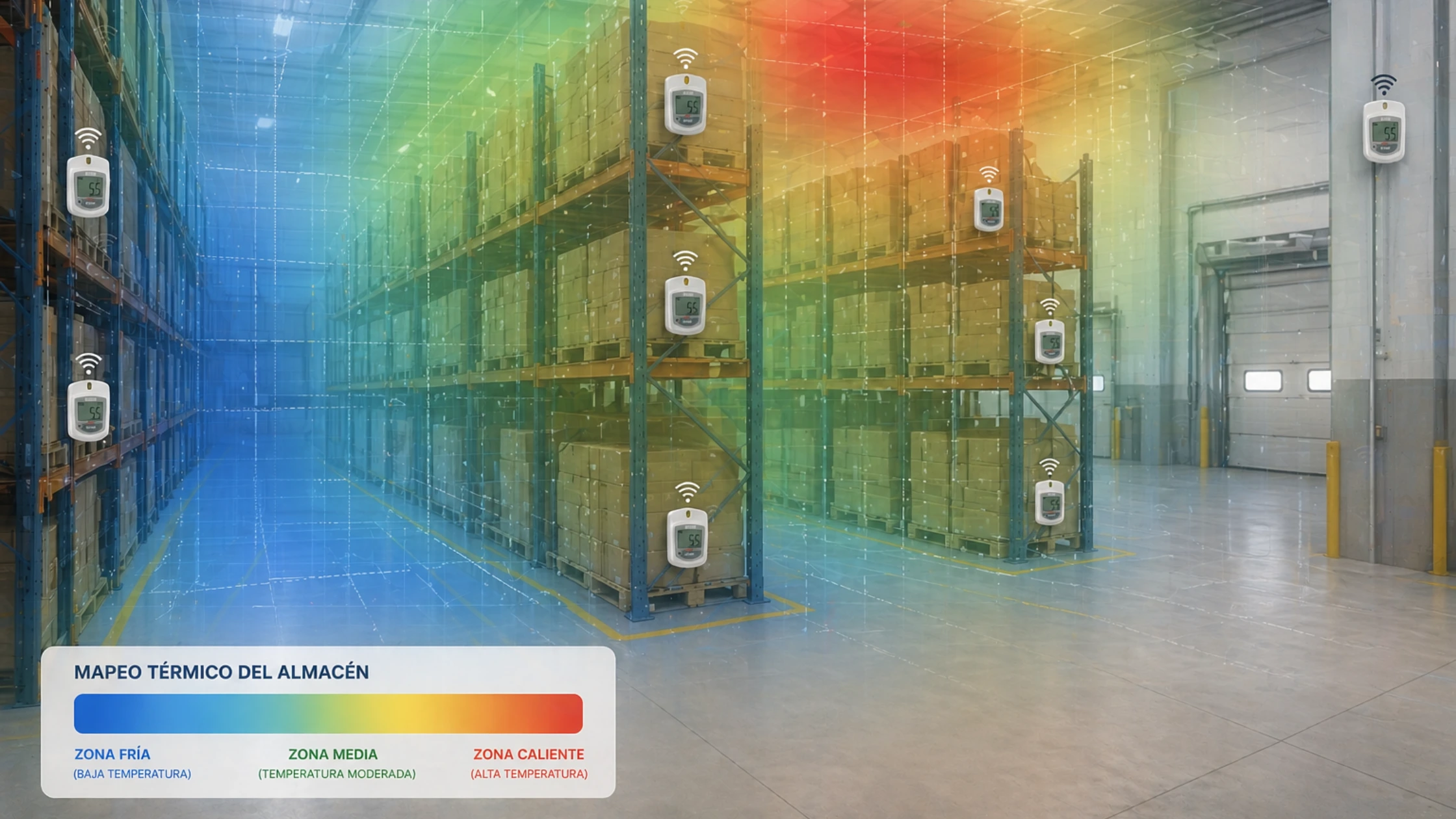

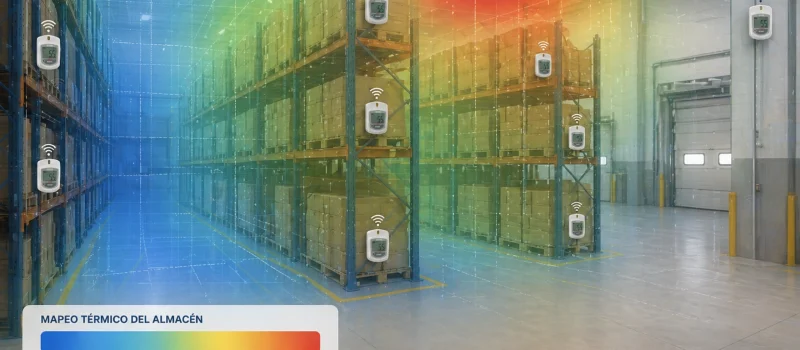

Un mapeo térmico es un estudio de medición sistemático que caracteriza la distribución espacial y temporal de la temperatura en un entorno controlado.
No se trata de registrar valores puntuales, sino de analizar cómo evoluciona la temperatura en todo el volumen del recinto bajo condiciones operativas específicas.
La clave está en que el resultado solo es válido si el estudio es representativo. Esto implica controlar variables como la carga, las condiciones ambientales, la duración del ensayo y la posición de los sensores.
Un mapeo mal diseñado puede mostrar conformidad cuando en realidad existen desviaciones críticas.
Paso 1: Definir el alcance del estudio y las condiciones de ensayo
Todo mapeo térmico comienza antes de colocar sensores. La fase de definición determina qué se va a medir y bajo qué condiciones.
- Rango de trabajo: por ejemplo, 2 °C a 8 °C en cadena de frío farmacéutica
- Condición de carga: vacío, carga parcial o condiciones reales
- Escenarios de estudio: uso habitual, aperturas, condiciones extremas
- Condiciones ambientales: influencia del entorno
Sin una especificación clara, el estudio genera datos pero no permite evaluar conformidad.
Paso 2: Selección y calibración de los equipos de medida
El uso de equipos adecuados y calibrados es un requisito indispensable. En metrología industrial, la trazabilidad es lo que garantiza la fiabilidad del dato.
Los equipos más utilizados incluyen data loggers, sondas Pt100 o sistemas de adquisición. Todos deben disponer de calibración vigente.
Aspectos clave:
- Exactitud e incertidumbre compatibles con el proceso
- Resolución suficiente
- Certificados de calibración actualizados
Para garantizar resultados fiables, es fundamental apoyarse en servicios de calibración de temperatura con trazabilidad metrológica.
Además, comprender conceptos como la incertidumbre es clave. Puedes ampliar información en nuestro artículo sobre incertidumbre expandida.
Paso 3: Diseño de la malla de puntos de medida
El diseño de la malla determina la capacidad del estudio para detectar desviaciones reales en la distribución de temperatura.
- Distribución tridimensional del volumen
- Zonas críticas: puertas, esquinas, evaporadores
- Densidad adecuada de sensores
Medir menos puntos de los necesarios o distribuirlos de forma homogénea sin criterio puede ocultar gradientes térmicos importantes.
Paso 4: Definir el protocolo de medida
El protocolo es el documento que define cómo se ejecuta el estudio y garantiza su reproducibilidad.
- Objetivo del ensayo
- Posición de sensores
- Duración (mínimo 24 h recomendado)
- Frecuencia de muestreo
- Criterios de aceptación
Sin protocolo documentado, el estudio pierde validez en auditorías o inspecciones.
Paso 5: Ejecución del estudio en condiciones controladas
Durante la ejecución, es fundamental evitar cualquier desviación no controlada.
- Estabilización previa del sistema
- Verificación del registro
- Control de incidencias
Eventos no documentados pueden invalidar el análisis posterior.
Paso 6: Análisis de datos y evaluación de resultados
El análisis debe ir más allá de comprobar si los valores están dentro de rango.
- Temperatura media
- Máximos y mínimos
- Gradientes térmicos
- Estabilidad temporal
La interpretación debe considerar la incertidumbre y la repetibilidad del sistema.
No es lo mismo una desviación puntual que una no conformidad estructural.
Paso 7: Informe técnico y conclusiones
El informe es la evidencia documental del estudio.
- Descripción del ensayo
- Equipos y calibraciones
- Plano de sensores
- Resultados y análisis
- Conclusiones
Su correcta elaboración es clave en entornos regulados.
Errores frecuentes en un mapeo térmico
- Equipos sin calibración
- Malla de sensores insuficiente
- Falta de protocolo
- Condiciones no representativas
- No considerar incertidumbre
FAQs sobre mapeo térmico
¿Cuánto dura un mapeo térmico?
Habitualmente al menos 24 horas para capturar ciclos completos.
¿Cuántos sensores se necesitan?
Depende del volumen, pero deben cubrir el espacio de forma representativa.
¿Es obligatoria la calibración?
Sí, es imprescindible para validar los resultados.
¿Debe hacerse con carga?
En muchos casos sí, para reflejar condiciones reales.
¿Qué normativa aplica?
Depende del sector, siendo habituales GDP, GMP o requisitos internos.
Si necesitas realizar un mapeo térmico de cámaras o validar la distribución de temperatura en tu instalación, el equipo de CALTEX puede ayudarte a diseñar el estudio con criterios metrológicos y enfoque práctico.
